Este posteo es sobre la primer clase de CCNA del tercer semestre que tuve en el día de hoy me pareció muy interesante por ese motivo lo estoy subiendo, también me ayuda a entenderlo mejor.
Introducción a las VLSM (Variable-Length Subnet Mask):
La implementación de un esquema de direccionamiento IP es necesaria para casi todas las empresas. Muchas organizaciones seleccionan TCP/IP como el único protocolo enrutado para utilizar en sus redes. Desafortunadamente, los diseñadores de TCP/IP no pudieron predecir que, con el tiempo, su protocolo sostendría una red global de información, comercio y entretenimiento.
Ipv4 ofreció una estrategia de direccionamiento escalable durante un tiempo pero que pronto dio como resultado una asignación de direcciones totalmente ineficiente. Es posible que IPv4 pronto sea reemplazado por IP versión 6 (Ipv6) como protocolo dominante de Internet. IPv6 posee un espacio de direccionamiento prácticamente ilimitado y algunas redes ya han empezado a implementarlo. Durante los últimos veinte años, los ingenieros han modificado con éxito el protocolo IPv4 para que pueda sobrevivir al crecimiento exponencial de Internet. VLSM es una de las modificaciones que ha ayudado a reducir la brecha entre los protocolos IPv4 e IPv6.
Las VLSM se utilizan para crear esquemas de direccionamiento eficientes y escalables, y es la llamada enrutamiento sin clase. Las redes deben ser escalables, debido a la evolución de las necesidades de los usuarios. Cuando una redes escalable, puede crecer de manera lógica, eficiente y económica. El protocolo de enrutamiento utilizado en una red ayuda a determinar la escalabilidad de la red.
Ventajas:
Con VLSM, un administrador de red puede usar una máscara larga en las redes con pocos hosts, y una máscara corta en las subredes con muchos hosts.
VLSM permite que una organización utilice más de una máscara de subred dentro del mismo espacio de direccionamiento de red. La implementación de VLSM maximiza la eficiencia del direccionamiento y con frecuencia se la conoce como división de subredes en subredes.
El VLSM permite utilizar la dirección de red ósea, tomar la dirección 192.xxx.xxx.1/24 esta dirección siempre se desaprovecha, ahora al crear subredes no desperdicias muchos hosts.
Los protocolos de enrutamiento con clase necesitan que una sola red utilice la misma máscara de subred. Por ejemplo, una red con la dirección de 192.168.187.0 puede usar sólo una máscara de subred, por ejemplo 255.255.255.0.
Un protocolo de enrutamiento que admite VLSM le confiere al administrador de red la libertad para usar distintas máscaras de subred para redes que se encuentran dentro de un sistema autónomo.
En el pasado, se suponía que la primera y la última subred no debían utilizarse. El uso de la primera subred y última subred, conocida como la subred cero y de unos, no se recomendaba debido a la confusión que podría producirse si una red y una subred tuvieran la misma dirección. Con la evolución de las tecnologías de red y el agotamiento de las direcciones IP, el uso de la primera y la última subred se ha convertido en una práctica aceptable si se utilizan junto con VLSM.
IP Address Classes
Class A 1 – 127 (Network 127 is reserved for loopback and internal testing)
Class B 128 – 191
Class C 192 – 223
Class D 224 – 239 (Reserved for multicast)
Class E 240 – 255 (Reserved for experimental, used for research)
Private Address Space (estas son las usadas para VLSM)
Class A 10.0.0.0 to 10.255.255.255
Class B 172.16.0.0 to 172.31.255.255
Class C 192.168.0.0 to 192.168.255.255
Default Subnet Masks
Class A 255.0.0.0
Class B 255.255.0.0
Class C 255.255.255.0

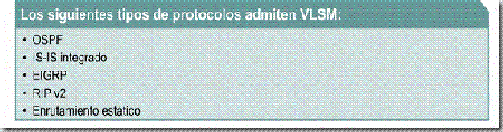

Si utiliza una clase C con una dirección de subred por defecto máscara es de 255.255.255.0 con una subred que contiene 256 direcciones. Mediante el uso de VLSM puede ajustar el número de subredes y el número de direcciones en función a las necesidades específicas de su red. Las mismas normas se aplican a una clase o un B direcciones. VLSM cuenta con el apoyo de Cisco, OSPF, Dual IS-IS, BGP-4, y EIGRP.
El metodo del Cuadro
El cuadro de método es la forma más fácil de visualizar la ruptura de un rango de direcciones en pequeñas subredes de diferentes tamaños.
Ejemplo de una dirección de Clase C.

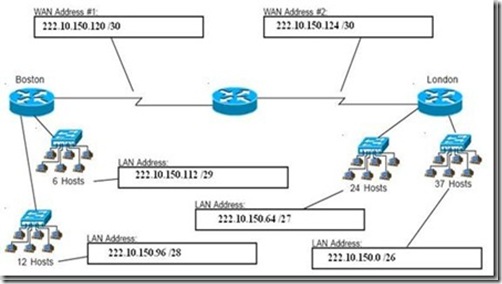

Usando el diagrama de la red y la información dada crear un tratamiento
sistema que utiliza de longitud variable máscaras de subred. Mostrar la subred
dirección y la máscara de subred en los cuadros que aparecen a continuación, el color o la sombra subsubnets utilizados en la caja. Esta empresa va a utilizar la dirección de clase C 222.10.150.0. Recuerde que debe comenzar con sus grupos más numerosos en primer lugar.
En los siguientes pasos les voy a ir mostrando como completar este cuadro, y además les voy a mostrar una técnica para presentar sus informes a la empresa, que esto sirve mucho para ver si te esta sobrando ips para luego implementarlas cuando se necesiten mas host.
Si no usáramos VLSM se perderían muchos host y en vez de usar una sola dirección IP con diferentes mascaras usaríamos muchas IP con una sola mascara, esto se explicara mas adelante.
1) Primero debemos abrir un archivo Excel y sobre la primera hoja, hacemos un marco de 16 columnas por 24 filas, y colocamos los host que hay en total el 0 en la primera fila y columna y el 255 en la última.
Esto representa que hay 256 host y una subred /24 (ósea 255.255.255.0).

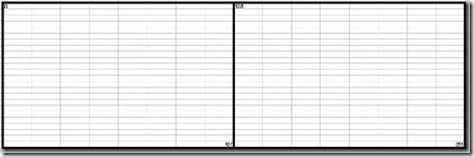

Este cuadro lo dividimos a la mitad, se lo puede hacer de forma vertical u horizontal, yo me decido por la horizontal.
Esto te genera 2 subredes, /25 con 128 host cada una.
Ahora tenemos 4 subredes, un /26 con 64 hots cada una.
Al seguir dividiendo se forman los siguientes:
/27, mascara 255.255.255.224, 32 hosts y 8 subredes.
/28, mascara 255.255.255.240, 16 hosts y 16 subredes.
/29, mascara 255.255.255.248, 8 hosts y 32 subredes.
/30, mascara 255.255.255.252, 4 hosts y 64 subredes.
No se usa el /31 por que solo quedaría 2 hosts de los cuales uno es la red y el otro es el broadcast, el hosts de red se podría usar para hacer una interfaz virtual eso lo veremos mas adelante.
Terminado todos los caudros serian así:
Y para lo que no estaban solicitando seria así;
2) Por cada subred que hacemos, ósea por cada /x se pone un color diferente para diferenciarlos como se muestra en el grafico.
Como nosotros necesitamos 37 host para una subred de London, necesitamos utilizar /26 y se marca con el color que se le asigno a la misma, de esta forma solo perdemos 24 host de los 64 que trae el /26, si no utilizaríamos VLSM usaríamos una mascara común de 255.555.255.0 la cual trae 256 host, y tendríamos que usar la dirección que nos dieron 222.10.150.0 para una sola subred, de los cuales se perderían 219 host y la posibilidad de crear una subred adentro de otra (lo que hace VLSM).
Luego necesitamos 24 host en otra subred de London, para el cual debemos utilizar /27 que tiene 32 hosts de los cuales solo se perderían 8 direcciones, sino se usaría VLSM se tendría que usar otra dirección IP de clase C para hacer otra subred, la dirección 222.10.150.0 ya estaría usada por la anterior subred sin VLSM y se usaría otra como por ejemplo, 222.10.151.0.
Luego se usarían /28 con 16 host para los 12 que necesitamos en una subred de Boston, y /29 con 8 host para los 6 que necesitamos en otra subred de Boston, y dos /30 para los routers de la Wan, estos nunca hay que dejarlo de lado.
Cada vez que vamos usando los /x tendríamos que pintar con el color que pusimos a cada uno, para dejar las direcciones libres.
Debajo se ponen los requerimientos de host que se necesitan en cada subred.

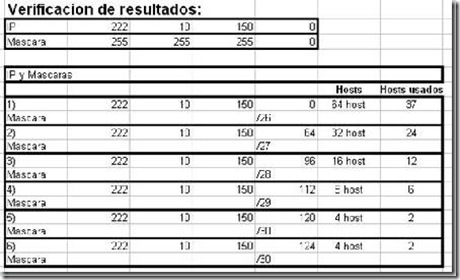

En una segunda hoja se pone la verificación, en donde se ponen las ip’s que se usaron.
Espero que les haya gustado en mi próximo posteo voy hablar sobre NAT.
Gracias Profe Jorge!!!!!!!!!!!!!!!!!
